规格：

拉钉规格：1/8”，5/32”，3/16”

高度：260mm

拉力：950公斤

重量：1.54公斤

行程：18mm

噪音：75 dB(A)

气压：90PSI

振动：＜2.5M/S²

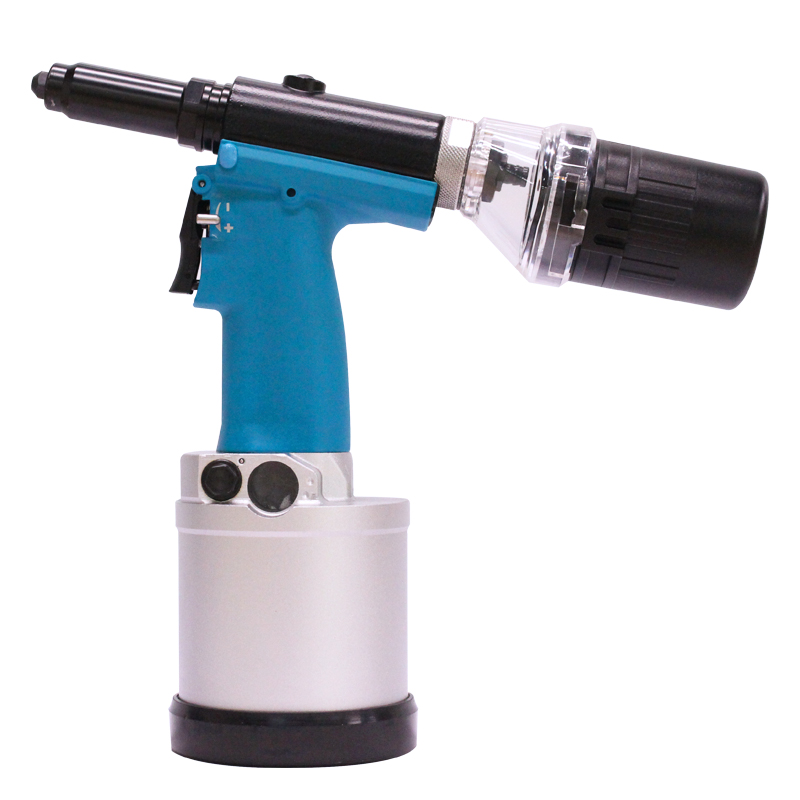

产品描述

气动工具是一种以压缩空气为动力的手控式动力工具。它配有灵活的按一定轨道摆动或往复运动来驱动的气动马达。具有输出力矩大，重量轻，工作寿命长等特点。

操作说明

1.选择正确的拉钉：首先选择拉钉尺寸，工作物上需有一孔来安装拉钉，孔径尺寸与拉钉尺寸的配合非常重要，例如拉钉的外径尺寸是3.2mm，则工作物孔径需是3.3~3.4mm，同时拉钉也要凸出工作物3mm高度。

2.选择尺寸正确的拉钉套：检查工具是否已安装正确尺寸的拉钉套。

3.选择正确的爪片与顶筒+铜套管：请参考「拉打尺寸与配装零件」表格，配合拉钉尺寸换上正确的对应零件。例：使用MV680拉 1/8" 拉钉时，需换上#500080的顶筒及#10508的爪片。

4.工具接上空气管路后，将拉钉钉杆插入拉钉套，然后按下板机，压缩空气将气压活塞推上，而气压活塞杆像油压活塞的功能，向上压缩手柄内的液压油，高压的液压油流到油压缸，推动油压活塞杆带动前套组，开始拉钉的动作。

当拉钉接合完成，将板机释放，油压活塞杆后面的回复弹簧，将油压活塞杆推回它原始位置，液压油被挤出，流向手柄，并将气压活塞推回它原始位置，同时气压缸的压缩空气也排出。断裂的钉杆会随着工具的前后倾斜而滑出，此时就可以再继续下一个拉钉工作。
